产品手绘技巧,教你怎么用马克笔表现材质和光影

产品手绘需要足够的技巧与方法,其中马克笔的上色是不少小伙伴想要迫切知道的,上色的熟练程度以及效果都与马克笔的使用技巧有很大的关联。下面优概念工业设计为大家分享产品手绘技巧,教你怎么用马克笔表现材质和光影,希望可以帮助产品设计手绘新人们!

1\马克笔基础

马克笔使用常识

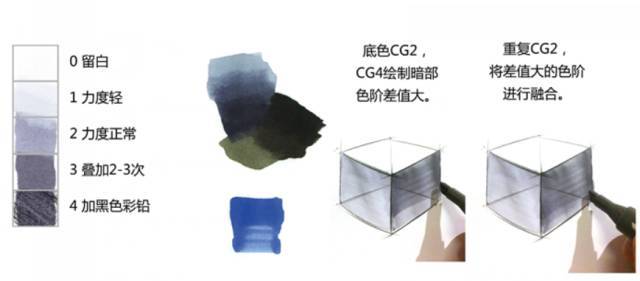

马克笔的叠加与相溶

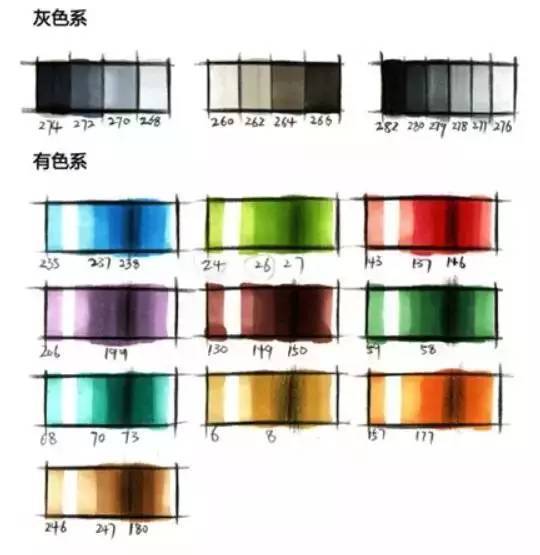

法卡勒手绘专用色卡

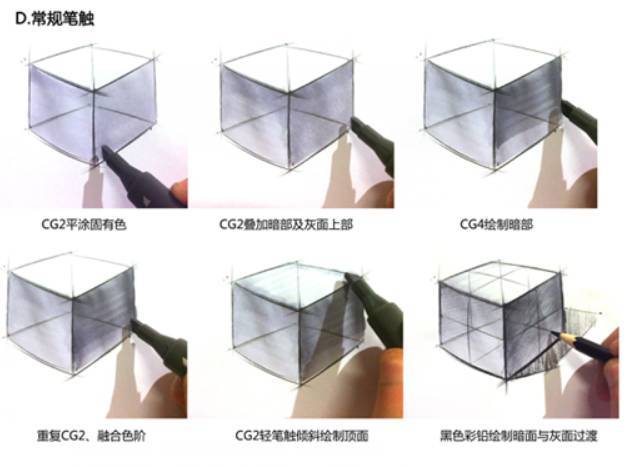

马克笔基础笔触

2\光与形

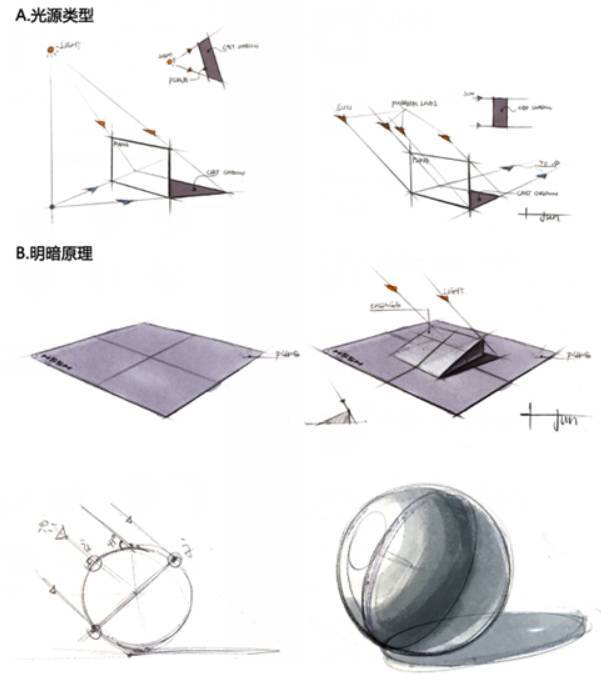

光源类型与明暗原理

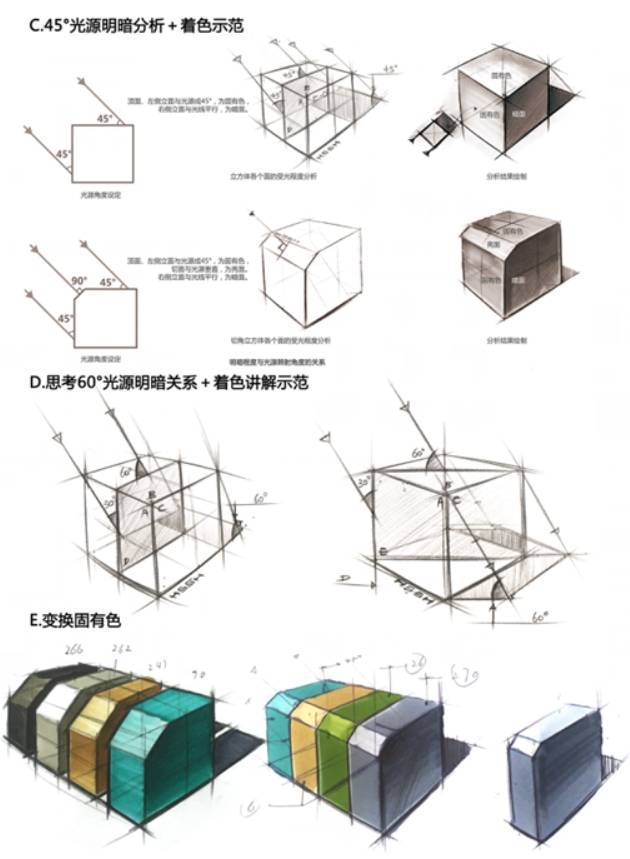

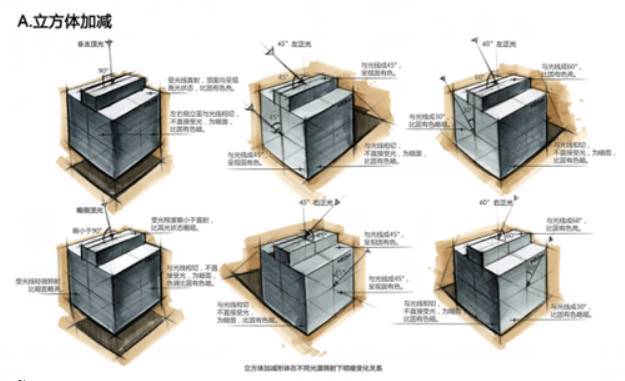

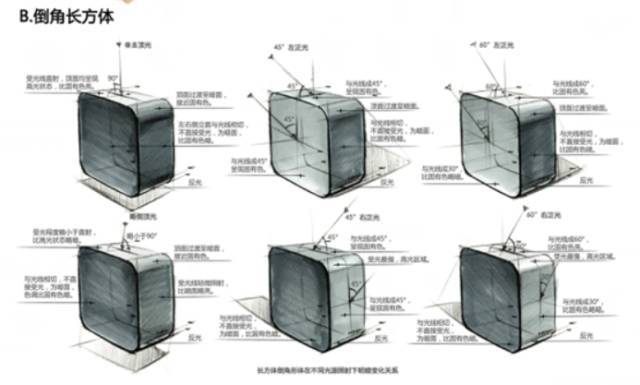

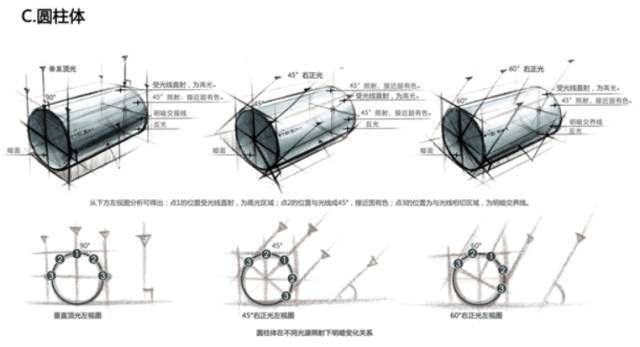

基本几何体明暗分析与绘制

3\光滑度

不同光滑度与光、环境的关系

1、 漫反射(光作用远大于环境)

2、 光滑材质(同时作用)

3、高反射材质(环境作用大于光)

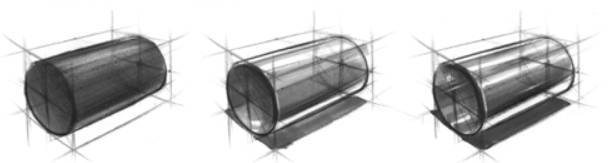

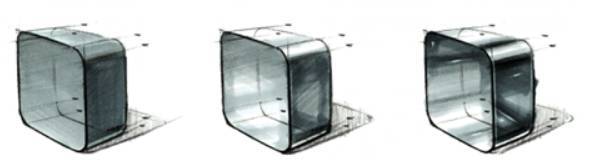

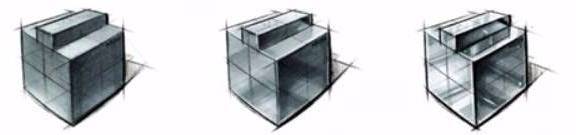

不同光滑度分析与绘制

1、漫反射材质(比如橡胶)

光源原理:光照影响程度大于环境影响,明暗过渡平顺,高光区域成面状分布,反光弱。

绘制要点:受光面先同意用固有色绘制,再用白色彩铅提高高光分布的区域。

2、中度反射材质(如光滑的塑料)

光源原理:光照与环境影响同步作用于物体,明暗对比增强,呈现明显点状、线状、带状高光,反光增强。

绘制要点:高光、反光带留白,点状与线状高光、反光用白色彩铅绘制,明暗交界线增强,绘制出轻微的环境与物体本身相互反射效果。

3、高反射材质(如不锈钢)

光影原理:环境影响大于光照影响,如照镜子时看到的几乎就是环境本身。明暗对比进一步增强,反光增强。

绘制要点:相比中度反射材质,明暗对比更强烈,绘制出较明确的环境与物体本身相互反射效果。

倒角绘制要点:中度及高反射材质的倒角,通常采取留白的处理技巧,以模拟明亮的周边环境。

高反射材质环境绘制要点:背光部可大面积留白或使用浅色,以模拟明亮的周边环境。

4\纹理与肌理

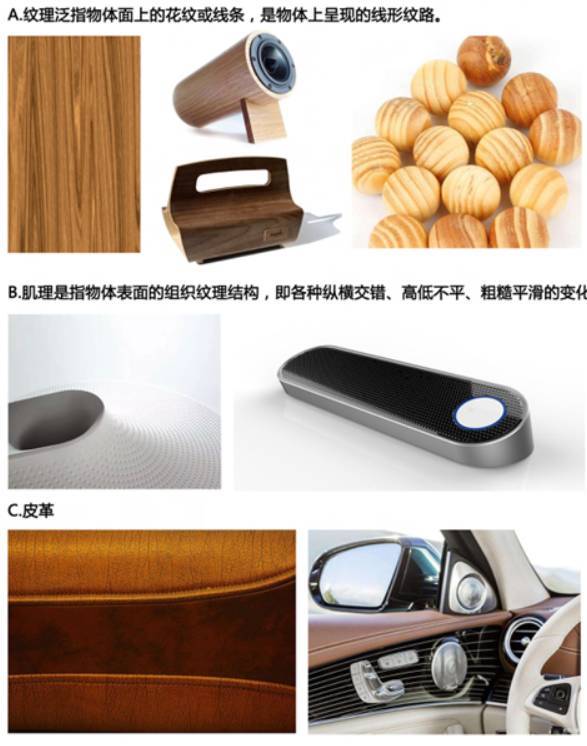

常用纹理与肌理材质

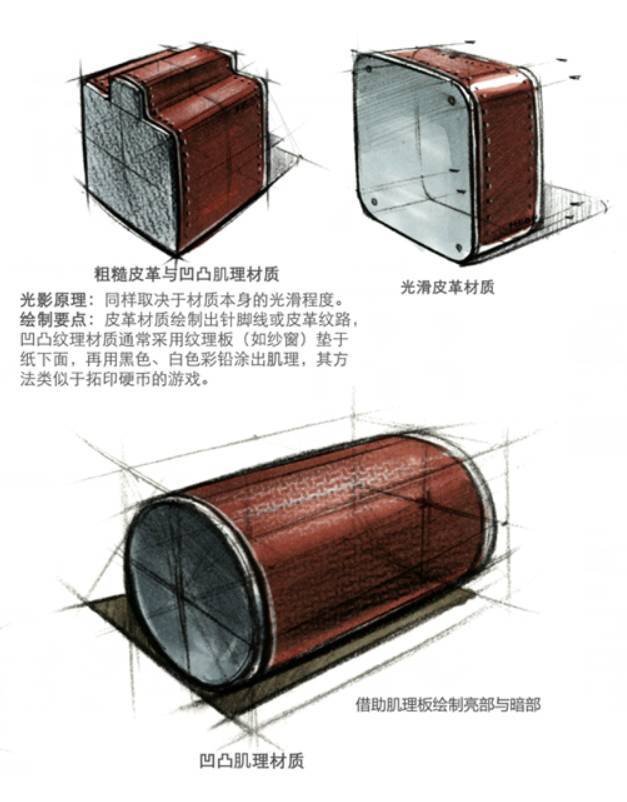

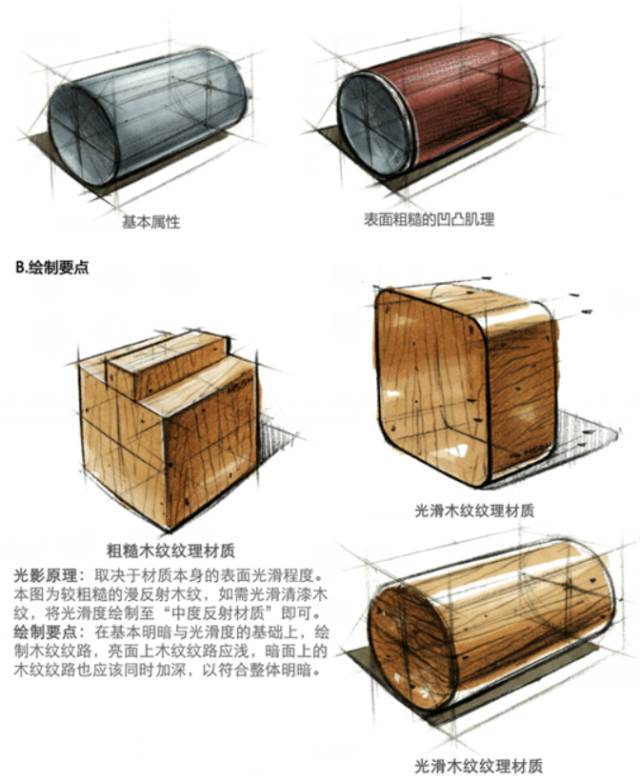

木纹纹理、凹凸肌理、皮革绘制质

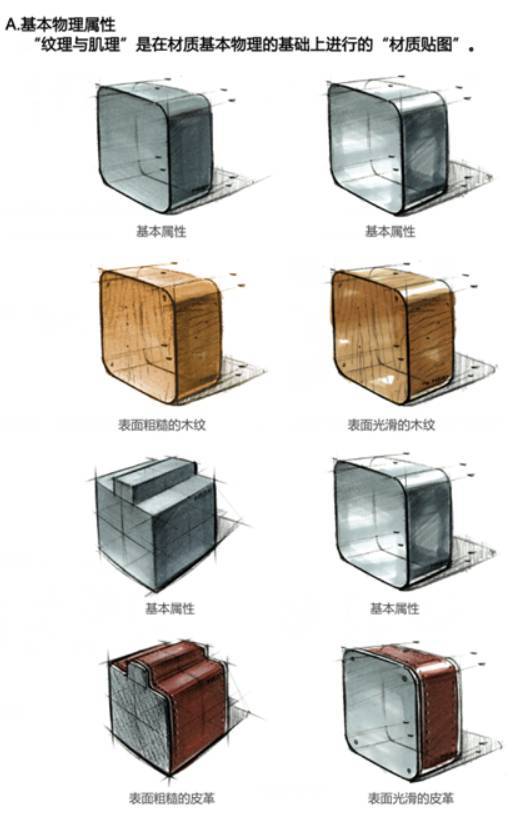

纹理与肌理

5\透明度

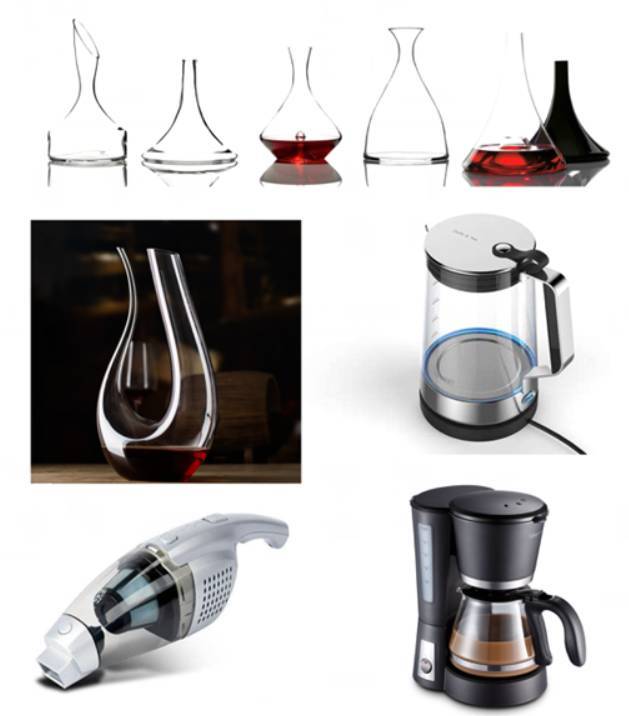

透明材质原理

透明材质原理为光线能折射、穿透形体本身,照射至背后的非透明材质,将非透明材质透过玻璃材质反射回眼球。

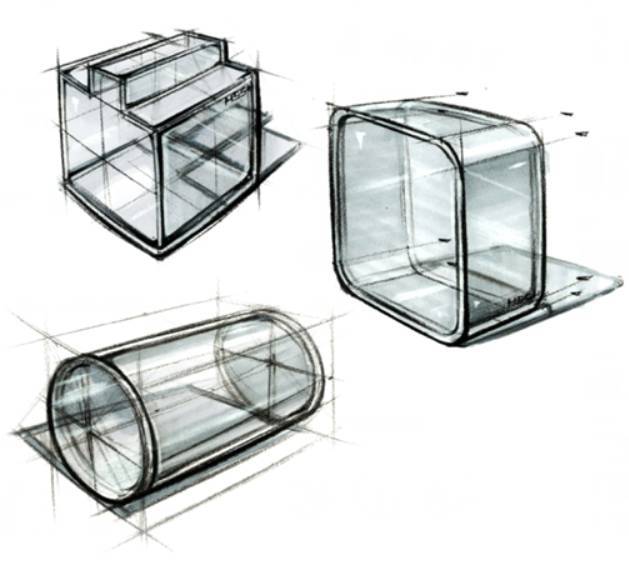

透明材质绘制

(1)本质物理属性为光滑材质,高光、反光明显,同时受环境影响。

(2)明暗关系依旧存在,但对比极弱。

(3)前后部分存在颜色叠加关系。

(4)存在壁厚,背光壁厚颜色深;且透明材质聚集的地方因光线难逃逸,颜色深。
